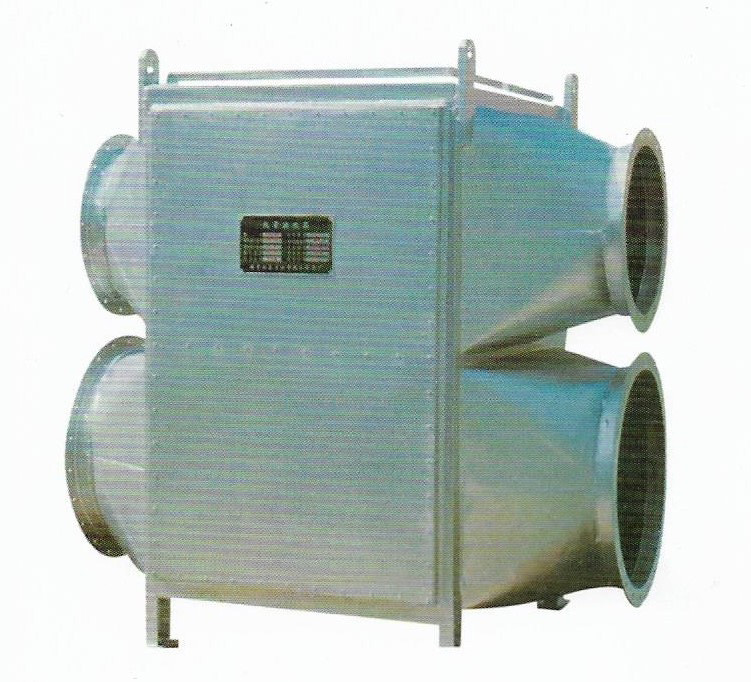

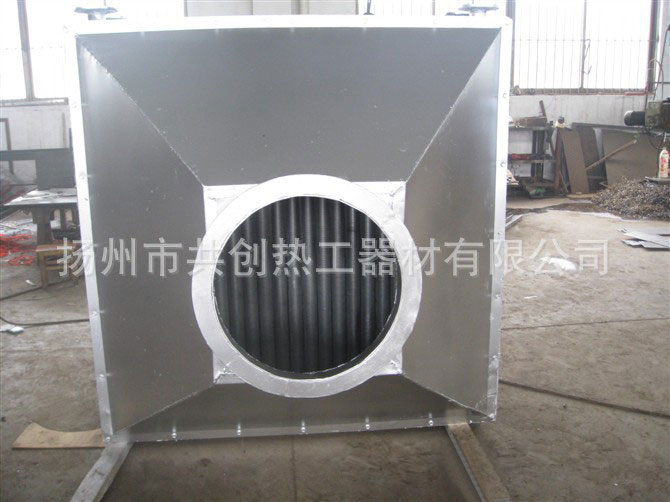

热管换热器

热管换热器的型号和用途

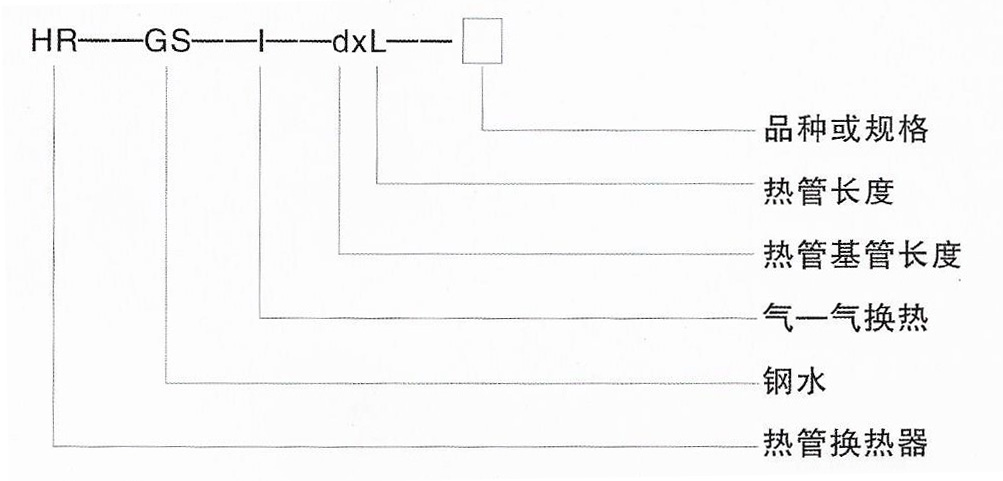

一、型号含义：

二、规格及用途：

1. [20x10′~420x10′(KJ)每20万KJ一个档次]

2. 其他需要，另行设计：

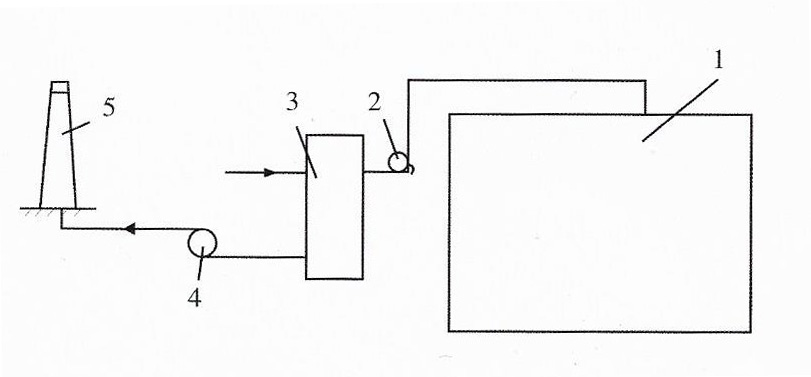

1、锅炉    2、鼓风机    3、热管换热器
4、引风机    5、烟囱

概述

热管是一种效率高的传热元件。有这种元件构成的热管换热器，具有传热效率高、结构紧凑、占地面积小、阻力低、维修方便等优点。近年来在热能利用和余热回收等技术领域日益受到人们的重视。

一、热管的构造和简单原理

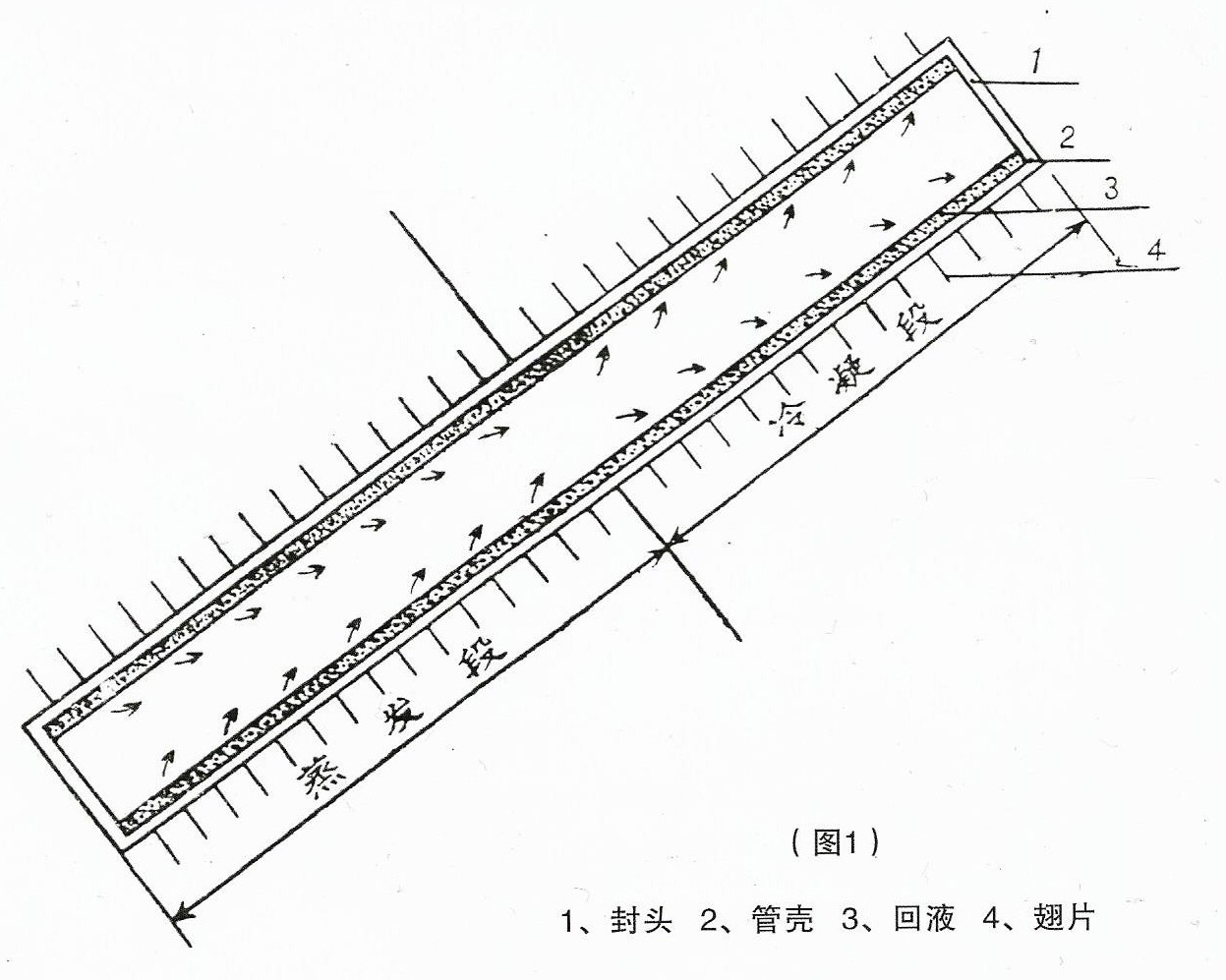

热管就是将普通的金属管子抽成真空，注入工作液体后密封的管子。通常是由管壳、管芯和工作介质三部分组成。重力式热管利用重力场回流，不设管芯。（图1）

二、各种热管结构型式、规格

A）碳钢——水重力式热管：

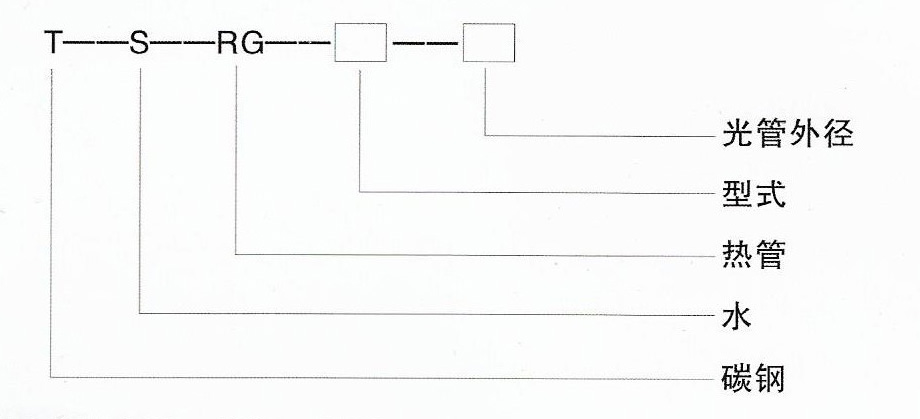

1. 型式符号含义：

2. 结构型式分为 I 型、II 型、III 型

I 型——热管全长均有翅片；II 型——热管全长部分有翅片；III 型——热管全长均为光管。

3. 规格

注：肋片厚≤1.5   肋高h=1/2光管外距   节距t=3~20mm

B）其他热管：

     铜——水热管     （T′SRG    管壳外径d=16、20、25）

     铜——丙铜热管     （T′SRG    管壳外径d=16、20、25）

     铝——丙铜热管     （LSRG    管壳外径d=16、20、25）

注：其它介质还有萘、导热姆、甲醇等。
